类别

序号

项 目

满足试验方法

1

GB/T 31467.3-2015 电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法，跌落试验部分

2

GB/T 31485-2015 电动汽车用用蓄电池安全要求及试验方法，跌落试验部分

3

QC/T 741-2014 电动汽车用锂离子蓄电池，跌落试验部分

4

QC/T 743-2006 电动汽车用锂离子蓄电池，跌落试验部分

满足试验方法

5

QC/T 744-2006 电动汽车用金属氢化物镍蓄电池，跌落试验部分

6

QC/T 18333.2-2015 电动汽车用锌空气电池，跌落试验部分

序号

内 容

项 目

1

电源

AC380V±10%，50Hz±1Hz，三相五线制；

2

接地

接地电阻小于4Ω，接地线连接至螺栓在底座处。

3

环境温度

15~45℃

4

相对湿度

85%以下

5

侧壁距离

试验机左右及后侧壁板距离墙壁不得＜500mm

6

正面距离

正面距离墙壁不得＜1000mm

7

地基

水泥土灌注

序号

项目

内 容

1

设备组成

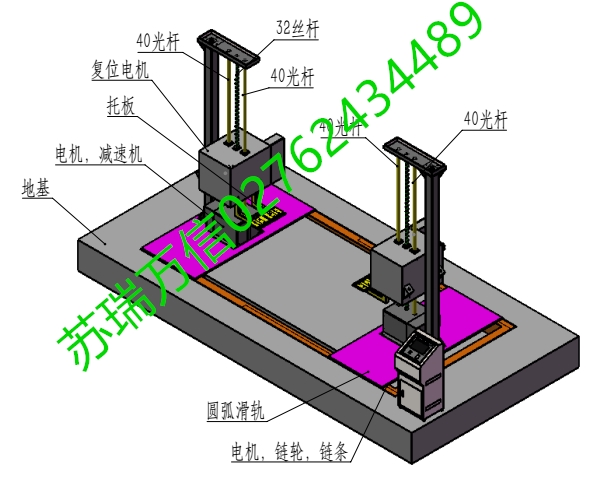

1、 设备由主机（四柱框架）、导轨、底板、控制系统、安全保护系统五大部分采用便于移动的整体式设计，安装到位并接电源后即可使用。

2、 跌落机采用敞开式设计（即测试空间可任意调节，单边调节和电动移动，灵活性强），即试验样件大小灵活可控，小样件可用单臂测试，大件可用双臂测试；

2

外壳防护

2.0mm不锈钢钢板。

底板

A3钢板

四柱

工字钢+方钢

3

变频电机

变频器控制，控制样品上升下降，电动调节臂间距离，同步高度自动调节

4

气缸

电磁阀同步释放气动缸

5

轨道

电动调节样件间距

6

托盘

双臂托盘

7

防爆装置

设备测试件采用敞开式结构设计；

设备内外箱体可靠接地；

防护罩采用防爆型金属材料，防止产品碎裂伤害操作人员；

箱体顶部设置排烟口，并安装自动抽风电机，自动或手动打开将产品爆炸产生的烟雾排至排风管（用户负责将排烟口连至排风管）。

8

视频装置

摄像头数量：4套（可定制）

能全面反映试验区域情况，像素均高于800万，可自动变焦，具有有声录像功能，有标清和高清等清晰度供选择，保存文件可支持主流播放器软件打开。

9

照明

测试区数量：内置4 套（可定制）

防潮照明灯具，保证在任何工况条件下可清晰测试区域内试件。照明灯有防爆性能，抗暴能量强，延长灯具的使用寿命。

10

辅助采集装置

1、 同步采集内容：直流电压、温度、时间、高度、视频等；

2、 测试通道数：直流电压4CH，温度8CH（可通道数量）。

3、 直流电压范围：0~1200V（可范围，分高、中、低档）；

4、 温度范围：-20℃～+600℃（由温度传感器类型决定）

11

样品托盘

1、 双臂托盘；

2、 尺寸：小样品满足样品18650，大样品尺寸：≤2800mm；

3、 承重：载荷1000kg。

12

控制方式

远程PLC程序控制模式

13

有效距离

＞10米

14

灭火装置

可选择CO2、黄沙、淋水等灭火方式

15

数据记录格式

Excel、word、PDF或Access格式

16

收集装置

有回收电解液、废液的装置

防腐蚀电解液性材料

序号

项目

内容

1

升降方式

电动变频电机控制升降。

2

臂宽

电动同步调节臂宽。

3

轨道

电动变频同步双轨道

4

链条减速机

双链条电动减速机

5

减振降噪

为了降低试验室内的噪音，采取底座与底面减振的综合方案：

1.主机底部安装减振弹簧和胶垫，减少主机振动通过底座向机架传递；

2.冲击底面介质采用专用混泥土专用冲击面，减小振动通过金属底座传递；

3.硬木板20mm冲击介质，采用专用标准木板材质介质，固定避免发生共振。

6

可靠性

主要配件均需采用国际知名品牌，如：

德国原装进口变频电机，变频器、进口轴承、轨道，链条减速机、气缸、CASTEL电磁阀等。

序

项目

内容

1

人机界面

21〞液晶显示屏控工业计算机，人机界面中/英文式可选择，菜单操作方式，使用户很容易掌握设备的操作法。

工业计算机安装正版Windows 64位或以上系统、中文菜单、键盘鼠标方式输入，CPU主频不低于2.0GHz，内存4G或以上，1TB 7200rpm以上硬盘，双硬盘具备Raid 1镜像备份功能，16x DVD +/- RW光驱，独立显卡，1G以上显存，21寸或以上液晶显示器，能够流畅使用Word、Excel、视频监控等软件。投标方应在投标文件中列出包括显卡在内的硬件配置情况。

2

控制器规格

精度:温度±0.1℃＋1digit

分辨率:温度±0.01℃

高度精度:优于±1mm.

具有上下限待机及警报功能.

温度传感器信号:PT100

跌落角度误差：≤1°

直流电压精度等级：0.5%FS

3

高度显示功能

LED实时显示

4

程序容量及控制功能

可使用的程序组:自动和手动模式跌落。

可重复执行命令:每一个命令可达120次。

程序之制作采对谈式,具有编辑、清除、插入等功能。

时间设定0～99Hour59Min。

具有断电程序记忆,复电后自动启动并接续执行程序功能。

程序执行时可实时显示当前高温位置。

具有灵活调节单双臂功能。

具有日期,时间,高度调整、跌落次数记忆等功能。

具有视频、数据采集同步功能。

5

记录功能

可保存设备的设定值、采样值及采样时刻的时间；最大存储时间为90天。并可显示实时数据，满足用户不同需求控制器存储的数据可以使用office程序调用、分析、处理；

每次试验数据应为独立文件，每个文件数据应含有本次试验程序、实测值（时间、温度等）。

6

通讯功能

控制系统可以通过USB接口导入或导出供应数据；

控制系统可以通过RS485及以太网接口与上位机通讯。（以太网接口为选配件）

7

超温保护

辅助采集系统具有上下限温度报警功能。

8

超高保护

控制系统具有上限、下限限高报警光感保护功能。

9

电器配件

主要电气配件均采用国际一线品牌，如：漏电保护器、交流接触器、中间继电器等。

试验机安全

总电源相序和缺相保护

10

控制器密码保护

电机过流保护

PLC变频电机过热保护

PLC异常输出保护

远红外光感保护

控制系统上下限温度报警

双向限位保护

11

报警

当出现上述故障时，试验机停机，控制系统自动切断测试电源，并发出声光报警。
