    商品详情

      潜水搅拌机供货范围

      杜安环保QJB0.55/6-220/3-980S液下推流搅拌机

      潜水搅拌机供货范围:

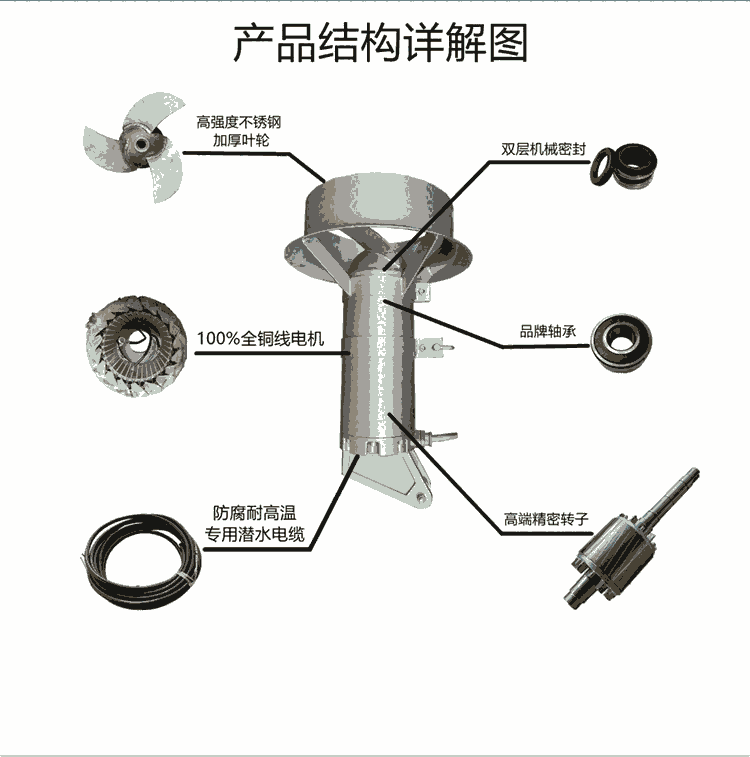

      潜水高速搅拌机是完整的高速搅拌机装置,潜水搅拌机由电机、轴、螺旋桨、支架、导杆等部分组成。成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、就地控制箱和接线箱以及所需电缆。所提供产品规格尺寸,安装形式及位置参照所附设计图纸。

      潜水搅拌机主要材质要求

      螺旋桨:不锈钢 AISI304

      电机壳:不锈钢 304

      轴:不锈钢 431

      机械密封:耐腐蚀烧结碳化钨/耐腐蚀烧结碳化钨

      紧固件:不锈钢 AISI 304

      电缆外套:腈橡胶

      O 形圈:丁腈橡胶或氟橡胶胶或氟橡胶

      潜水搅拌器支架:不锈钢 AISI 304

      导轨系统: 不锈钢 AISI 304

      提升链: 不锈钢 AISI 304

      提升装置起吊臂:不锈钢 AISI304

      化学地脚螺栓: 不锈钢 AISI304

      杜安潜水搅拌机结构说明:

      1杜安环保QJB潜水推流器、潜水搅拌器是完全整体密封设计、潜水型。所有部件,包括电机、齿轮箱和叶轮等,都应能够在下列水下条件下长时间、连续运行:介质温度040℃、介质pH值在410之间、动态粘滞度在723×10-6之间、轴承和密封处升温不得高于35℃、介质密度≤1.1×103kg/m3

      2)潜水推流器,潜水搅拌器应具有足够的搅拌或推流功能,保证池内污泥能充分混合,确保池底流速0.3m/s,并保证潜水推流器/搅拌器在任何工况条件下不过载。

      3)潜水推流器/搅拌器应水平安装以确保水在流动过程中固、液均匀分布,并防止固体沉淀。池中应无死角。

      4)潜水推流器、潜水搅拌器应能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行,在整个运行过程中须保持无振动平稳运行,无故障运行时间至少为10000小时。

      5)潜水推流器、潜水搅拌器附件和电缆在20m水深无泄漏损失,可连续潜水。

      6)潜水推流器、潜水搅拌器的所有旋转零件应在制造时进行动平衡试验,精度应不低于ISO940 G6.3级。

      7)轴承应采用质量的长期润滑轴承,采用SKFFAG品牌的进口产品,轴承使用寿命(L10)应大于100000小时

      8)机械密封应采用BurgmannBILLI品牌的进口密封件,供货时须提供厂家供货证明和报关单。

      提升导杆带有焊接的底座,高度应适合将潜水推流器/搅拌器安全地提升出池面。导杆顶部应配备锁定平台,平台可提供导杆一个特殊的转角。每台潜水推流器/搅拌器应配备便于安装的支架,支架可在180度范围内旋转。

      4.9.2 材料

      A.所有材料质量过硬、种类的高质量材料,这些材料是制造厂较新使用而非淘汰产品,没有任何缺陷和不良,适用于设备的连续运转。

      B.除提供给业主所有与之合作提供这些设备和材料的生产厂家名称及所供设备的性能和有关附属资料外,在特殊情况下,还必须提供为验证和承认的设备或材料样品,未被承认的产品不能装配和使用。

      C.杜安环保QJB潜水搅拌机与潜水推流器制造工艺必须是现代严格的标准和较高水准。

      D.潜水搅拌机主要零件材料应符合以下要求:

      主要零部件名称

      材料种类

      电机壳

      铸铁DIN1691GG25

      螺旋桨

      搅拌器为不锈钢AISI304球墨铸铁衬筋强化聚氨酯

      不锈钢DIN16NiMo4

      机械密封

      碳化硅/碳化硅

      与介质接触的螺栓、螺母和垫圈

      不锈钢,SS316

      安装支架及提升装置

      不锈钢,SS304

      说明:表面防腐高等级环氧防腐涂料体系保护,较小厚度320m

      液下推流高速搅拌机主要部件

      1)装配完整的潜水搅拌器;

      2)配套的潜水电机;

      3)全套安装系统(导轨、支架、固定件等);

      4)一套可共用提升装置(可移动提升支架、提升葫芦、不锈钢提升链等);

      5)每台潜水搅拌机的潜水电缆;

      6潜水搅拌机保护元件包括泄漏保护,温度保护,以及保护控制器等;

      7)就地控制柜和接线盒等;

      8)所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)

      9)质保期内两年备品备件及备用工具。

      潜水搅拌机供货范围:

      杜安环保液下搅拌机为成套装置,包括潜水电机、搅拌叶轮、密封机构、减速机、提升机构(包括限位架、支撑架、支座、起吊架、起吊环、导轨、提升索和手摇式起吊架)、电气控制(包括综合保护器和水下电缆等)和安装附件等,基座固定在土建预埋铁上(材质为SU304水下部分包括导杆、支撑架、限位架、支座等部件采用SU304,水上部分包括起吊架、起吊环链、转向盘等部件采用SU304,所有紧固件材质均为SU304

      江苏杜安环保厂家提供的液下推流搅拌机质量文件含以下内容(不限于以下):

      序号

      资料和图纸的名称

      1

      装置外形图、荷重资料、所需动力电源和流场图

      2

      装置总装图(包括总图和剖面图)、各设备的结构图、布置图(含安装角度)

      3

      资料封面

      4

      目录

      5

      产品质量合格证

      6

      产品技术规格书

      7

      外观尺寸检查报告

      8

      主材料质量证明书

      9

      铸件及轴无损报告

      10

      油漆质量检查报告

      11

      油漆产品合格证

      12

      潜水搅拌器竣工总图

      13

      质量体系证书及认证证书

      14

      测试设备检定证书

      15

      潜水搅拌器操作维护说明书

      16

      电机操作维护说明书

      17

      设备及材料清册(包括设备和部件的型号、规格、数量等)

      18

      仪表、及材料清册(包括型号、用途、数量等)

      19

      系统运行说明书,安装、维护和运行手册,控制和联锁保护要求

      20

      电气设备的配置和接线图

      21

      电负荷清单

      22

      电气原理图及接线图、接口资料

      23

      电缆敷设图(含电缆清册)

      24

      发货清单及装箱单、原产地证明等

      25

      设备项目检验的详细报告、设备质量合格证等
