好氧池回流至缺氧区回流泵  杜安环保QJB-W7.5污泥回流泵
好氧池回流至缺氧区回流泵 杜安环保QJB-W7.5污泥回流泵
产品价格:¥18888(人民币)
  • 规格:QJB-W7.5
  • 发货地:江苏南京
  • 品牌:
  • 最小起订量:1台
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:杜安环保设备(江苏)有限公司

    联系人:李男(先生)

    联系手机:

    固定电话:

    企业邮箱:63582753@qq.com

    联系地址:六合区雄州工业园区腾飞路

    邮编:211500

    联系我时,请说是在新型建材网上看到的,谢谢!

    商品详情

      好氧池回流至缺氧区回流泵  杜安环保QJB-W7.5污泥回流泵

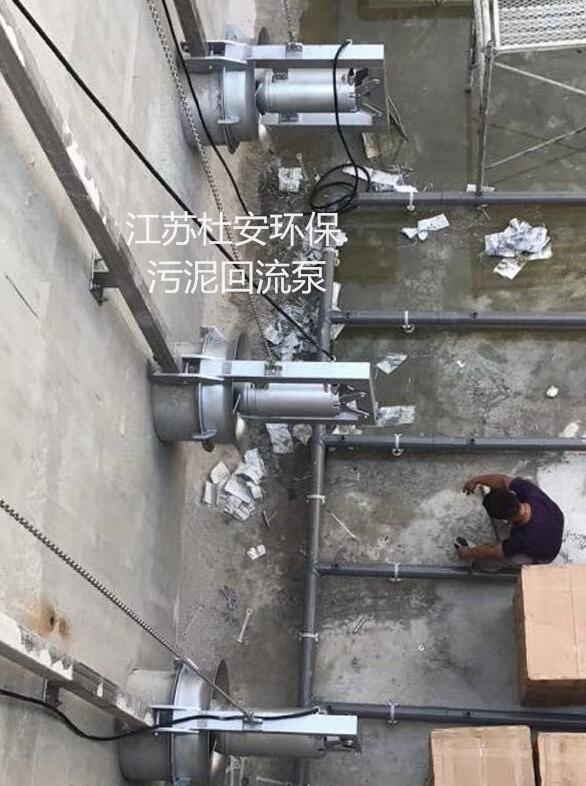

      杜安环保回流泵

      回流泵性能和结构:

      可提升式水平混合液回流泵在全浸没条件下连续工作。浆叶由水下电机直接驱动。

      每台混合液回流泵应配备 AISI304 不锈钢导向杆和 AISI304 不锈钢提升绳,使之自由升降及转向。

      混合液回流泵可上下升降,方便的移动,检查和维修无需人员下到池中。滑行杆支架作为混合液回流泵整体部件之一,混合液回流泵的整体重量受力都作用在这个支架上,并且这个支架必须可承受混合液回流泵形成的推力。所配备的不锈钢提升绳应足够满足起吊要求。应保证混合液回流泵及其附件和电缆在 20 米水深无泄漏现象,并具有连续潜水的功能。每台混合液回流泵应整体设计,封闭式连接,潜水型。所有外露的螺母、螺栓、垫片均为不锈钢 AISI316。搅拌机主件的密封设计应是金属与金属接触。需要防水密封的临界接触面应是机械加工,并嵌入两组腈或氟化橡胶 O 型圈,它可使两个面上的橡胶 O 型圈及 O 型圈接触的四个侧面压紧。

      混合液回流泵外部所有与液体发生接触的部分材质为304不锈钢或316不锈钢。

      江苏杜安环保QJB-W潜水回流泵构造:

      1 、叶轮

      螺旋桨叶轮能够处理常规污水。螺旋桨叶轮在结构设计上是水力平衡的无缠绕和自清洁形式。螺旋桨叶轮应精心地进行加工和表面处理,能高效率传递电机输出功率。 叶轮有三叶片。所有叶片都是相同的形式,间隔距离均匀的。叶片与轮觳必须使用不锈钢材料 AISI316。螺旋桨叶轮采用单键栓固定在轴的端部,采用保护帽进行密封,并应使用锁定垫圈系统。螺旋桨叶轮应经动平衡检验合格。

      2 、齿轮箱

      混合液回流泵通过高性能的行星齿轮箱传动。齿轮箱体与过墙泵壳体应成为一体,应为流线锥形,表面与轮毂和电机壳平滑过渡,从而保证高度稳定性和良好的水力特性,提高过墙泵整体效率。齿轮箱内应配备高精度、高利用率、低负载的单极行星齿轮,齿轮齿应由高耐磨合金钢制成。齿轮箱内充油以润滑和冷却,并减少泄漏的影响。齿轮箱应由国际知名的变速箱专业制造商制造。设计使用寿命不应低于 100000 小时。

      3 、轴

      电机轴和螺旋桨轴通过齿轮箱联接。轴由耐磨不锈钢制造,螺旋桨轴和电机轴能承受

      所有轴向和径向荷载。螺旋桨轴受机械密封和径向密封完全保护,与介质隔离。

      4 、轴承

      混合液回流泵电机的轴应在两个球轴承上转动,螺旋桨轴由两个圆锥滚柱轴承支撑。

      所有轴承采用长期脂润滑的高质量免维护轴承,能承受轴向和径向负载。轴承寿命应在100,000 小时以上。

      5、机械密封

      采用两个上下双重独立的高质量机械密封系统,可以顺时针或逆时针转动,而不会带来其他后果。机械密封均采用碳化钨/碳化钨或碳化硅/碳化硅,介质酸碱度范围为pH=610。机械密封应该是免维护的,润滑与被输送液体相隔开,应能抵抗热冲击,并具有良好紧急运行的特点。

      两机械密封间应有一油室,油室内充有符合卫生标准要求的石蜡油,用石蜡油润滑和冷却机械密封,并作为输送介质和电机腔间的缓冲,作为进一步的保护措施。杜安环保回流泵保证机械密封的正常使用寿命不低于25,000 小时。机械密封应采用通用密封产品,质量过硬。

      6、电机

      电机应为鼠笼潜水电机,3 相、380V50HZ,防护等级 IP68,绝缘等级 F。 电机能每小时启动 10 次。能连接泵送温度常规 40°C 的介质,并且定子绕组的平均温升不超过80°C。定子应热压嵌入定子室,并与转子保持合适的间隙。直接起动电流不超过 6 倍额定电流。潜水电机和水泵必须由同一厂家生产。

      7 、电缆和电缆密封

      电机应配有潜水电缆,为包括控制和动力芯线的同一根电缆。电缆应配备单独可靠

      的电缆进口。电缆的尺寸应符合 IEC 标准并提供足够的长度以接入接线盒或就地控制柜且不需拼接。电缆接入接线室应使用可重复使用的双道压缩橡胶套密封,不能使用环氧、硅树脂或其它二次密封系统进行密封,应保证电缆的更换,电缆出口为轴向,与电机壳外表面同向贴紧布置,同时用电缆夹和拉紧钢缆将电缆固定,避免受水流冲击晃动,且不会在起吊时钩住。

      8 、混合液回流泵保护系统

      混合液回流泵应设有一套保护系统,用于缠绕、过载、故障、漏水等发出指示,应

      该在电机或主轴出现严重损坏前发出相关信号。

      9 、电机过载保护:

      电机的每一绕组均由 PTC 型温度传感器保护,三个传感器应串联连接,这些传感器都

      应在摄氏 125℃时动作。所有保护信号均通过 1 个组合的模块分别转换为无源触点送出。

      10、电机腔泄露保护和机械密封泄露保护

      在定子室中提供一个探测液体泄漏的传感器。在密封泄漏时输出信号,以防水进入电机腔。




      编号

      名称

      规格

      数量

      备注

      安装地点

      1

      回流泵

      Q=1600m3/hH=1.0mN=11.0kW

      3

      变频

      1台冷备(单机),膜池回流至好氧区,含固定起吊架,不锈钢短管

      2

      回流泵

      Q=950m3/hH=0.6mN=5.5kW

      3

      变频

      1台冷备(单机),好氧池回流至缺氧区,含固定起吊架,不锈钢短管
