商铺名称：北京中德新亚建筑技术有限公司
联系人：田经理（先生）
联系手机：
固定电话：
企业邮箱：2229458237@qq.com
联系地址：北京市昌平区小汤山
邮编：102211
联系我时，请说是在新型建材网上看到的，谢谢！
JGN812预制节段拼装用环氧胶粘剂
JGN812预制节段拼装用环氧胶粘剂，是由环氧树脂、固化剂、促进剂、改性剂、稀释剂、填料等组成的双组份胶粘剂，用于工厂或现场预先制做的拼装结构单元，连接或固定组合形成一个整体的施工过程。根据适用现场环境温度（T）分为三种型号：Ⅰ型，5℃≤T<<20℃；Ⅱ型，15℃≤T<30℃；Ⅲ型，25℃≤T<40℃。
一、JGN812预制节段拼装用环氧胶粘剂的特点
1、高触变性膏体，施工方便，无流挂；
2、涂胶可操作时间长，但固化迅速，强度发展快，基本不影响预应力张拉；
3、易密实，胶接缝无渗水，与混凝土粘接能力强，能有效传递荷载；
4、受施工气候条件影响小，可潮面及低温施工，干燥条件粘结力更强；
5、和易性好，易观察搅拌均匀程度，混合后色泽与混凝土一致；
6、高强度、高弹性模量、低徐变，防水耐腐蚀；
7、与混凝土良好的浸润性，胶接面无需严格处理；
8、确保胶缝不渗水、钢筋不锈蚀；
9、韧性好，抗疲劳、耐冲击；
10、使用安全、对人畜无害。
二、JGN812预制节段拼装用环氧胶粘剂的应用范围
1、桥梁预制节段拼装的胶接缝施工；

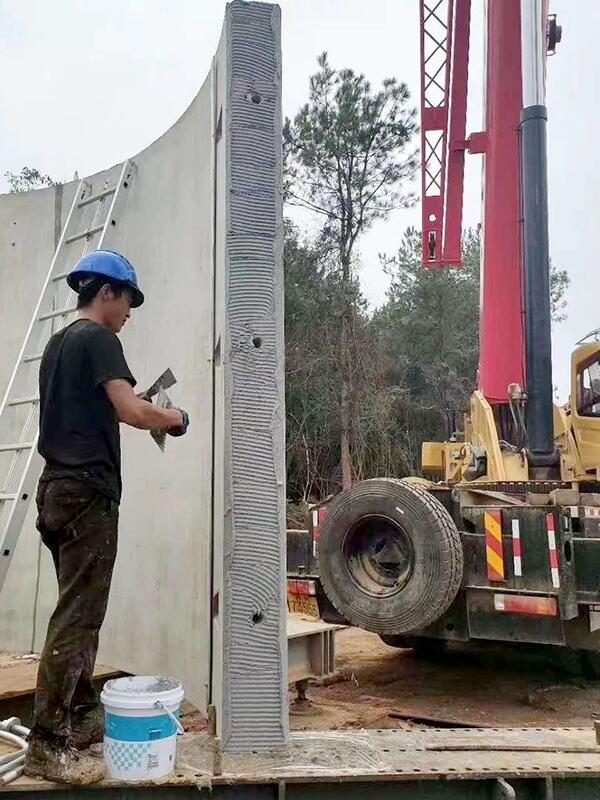

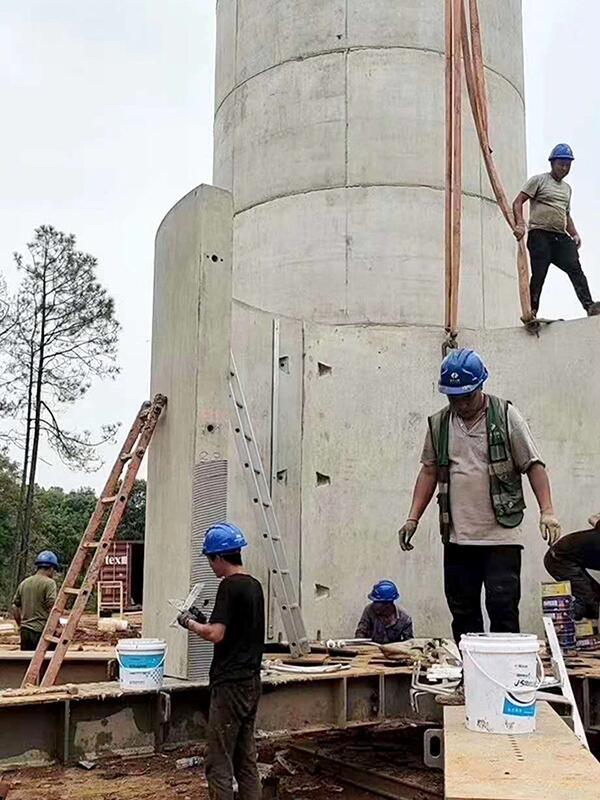

2、风电机组预应力混凝土塔筒拼缝；
3、一般钢筋混凝土预制构件胶接缝拼接；
4、混凝土表面及结构缺陷修补等。
三、JGN812预制节段拼装用环氧胶粘剂的性能指标
|
检测项目 |
技术要求 |
||
|
物理 性能 |
颜色 |
固化后与节段混凝土表面颜色相近 |
|
|
可施胶时间/min |
≥20 |
||
|
可粘接时间/min |
≥60 |
||
|
抗流挂性/mm |
≥10 |
||
|
可挤压性/mm2 |
150N |
≥3000 |
|
|
2000N |
≥7500 |
||
|
4000N |
≥10000 |
||
|
收缩率/% |
≤0.1 |
||
|
热变形温度/℃ |
≥50 |
||
|
吸水率/% |
≤0.5 |
||
|
水中溶解率/% |
≤0.1 |
||
|
不挥发物含量/% |
≥99 |
||
|
力学 性能 |
压缩强度/MPa |
12h |
≥20 |
|
24h |
≥60 |
||
|
7d |
≥80 |
||
|
压缩弹性模量/MPa |
瞬时 |
≥8000 |
|
|
延时（1h） |
≥6000 |
||
|
混凝土与混凝土对粘弯曲性能 |
混凝土本体破坏 |
||
|
混凝土与混凝土压缩剪切强度/MPa |
≥14 |
||
|
钢对钢拉伸剪切强度/MPa |
≥17 |
||
|
钢对混凝土正拉粘结强度/MPa |
≥3.5且为混凝土本体破坏 |
||
|
长期使用性能 |
耐湿热老化能力 |
混凝土本体破坏 |
|
|
耐冻融循环能力a |
混凝土本体破坏 |
||
|
耐疲劳应力破坏能力b/100万次 |
试件不破坏 |
||
|
耐长期应力作用能力c |
钢对钢拉伸剪切试件不破坏， 且蠕变的变形值小于0.4mm |
||
|
耐介质侵蚀性能d |
耐碱性介质 |
混凝土本体破坏 |
|
|
耐酸性介质 |
|||
|
耐盐雾介质 |
|||
|
a对寒冷地区使用的胶粘剂，检测该项目； b对承受动载荷作用的胶粘剂，检测该项目； C对设计年限为50年以上的胶粘剂，检测该项目； d对使用环境的介质有特殊要求的胶粘剂，检测该项目。 |
|||
执行规范:T/CECS 10080-2020《预制节段拼装用环氧胶粘剂》、T/CEC5008-2018《风力发电机组预应力装配式混凝土塔筒技术规范》和GB50728-2011《工程结构加固材料安全性鉴定技术规范》。
四、JGN812预制节段拼装用环氧胶粘剂的配制

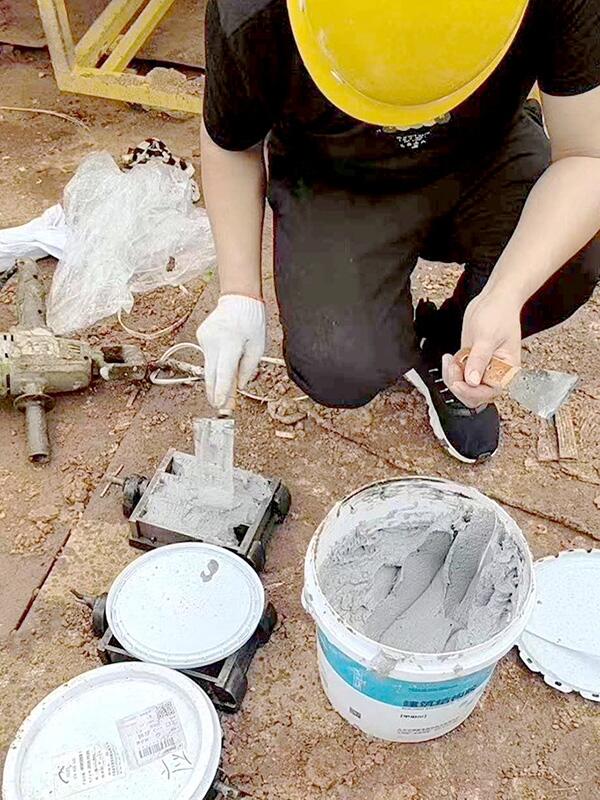

按照推荐的配胶比例准确称取甲、乙组分于干净的容器中，搅拌成色泽均匀一致即可。
当需要配较量较少时，可用油灰刀在木板或玻璃板上直接拌和。
当需要配胶量较大时，建议采用搅拌机械拌并确保容器边缘、底部完全搅拌均匀。
五、包装与贮存
JGN812预制节段拼装用环氧胶粘剂用塑料桶包装，15kg/桶+5kg/桶为一组，混合比例（重量比）为甲:乙=3:1。
贮存期：自生产之日起有效贮存期为12个月。
应贮存在阴凉、干燥、通风的库房中，不可曝晒，不可雨淋，冬季应注意防冻。
