沥青冷补料是一种特殊的道路修补材料，以下是对其的详细介绍：

一、材料构成

沥青冷补料主要由基质沥青、隔离剂和多种添加剂（如抗剥落剂、抗车辙剂、丁苯橡胶等）组成。这些成分在沥青搅拌罐中按比例混合搅拌均匀，配制成“沥青冷补液”，然后按与传统热拌工艺相似的方法将冷补液与集料（如石子等矿料）在拌和楼里混合拌和而成。

二、主要特点

1. 无需加热和搅拌：沥青冷补料在常温下即可使用，无需加热和搅拌，这大大简化了施工流程，提高了施工效率。
2. 耐温性强：沥青冷补料可以在-20℃至50℃的宽温度范围内使用，特别适用于雨雪潮湿的恶劣环境。
3. 抗老化性能强：修补的坑槽寿命可达10年以上，并不易产生龟裂等不良现象。
4. 粘结力强：与骨料之间具有很好的粘结力，修补后的路面与原路面粘结牢固。
5. 抗水性能好：能够有效防止水分渗透，提高路面的耐久性。
6. 施工简单：修补时无需粘层油，备料可随用随取，不需要重型施工机械，可根据路面的不同修补情况采用压路机压实、冲击压实或人工压实。
7. 容易保存：常温下可露天存放两年以上，袋装密封成品存放时间可更长。
8. 绿色环保：生产和使用过程中不会产生粉尘和黑烟，且成品不溶于水，不会污染大气和地下水，有利于环境保护。

三、应用范围

沥青冷补料适用于修复高速公路、国道、省道、市政道路以及小区、工业园区等各类路面出现的坑槽和破损。其独特的冷拌冷铺特性使得施工不受天气和季节限制，即使在雨雪天气也能正常进行。

四、施工步骤

1. 准备阶段：先设置一定的安全标志，划定好施工范围。地基按照设计规范施工完毕后，表面打扫干净，没有尘土以及起沙现象。将待修补的坑槽内及四周的碎石、废渣清理干净，坑槽内不得存有泥浆、冰块等杂物。被修补的坑槽应有整齐的切边，废渣的清除要见到固体坚固面为止。
2. 界面剂涂刷：在清理好的坑槽四周立面及底部均匀刷涂界面剂或乳化沥青，尤其是坑槽四周及坑槽边角处要涂刷饱满均匀。这可以提高新旧路面的贴合度，增强路面接缝处的防水和抵御水害的功能。

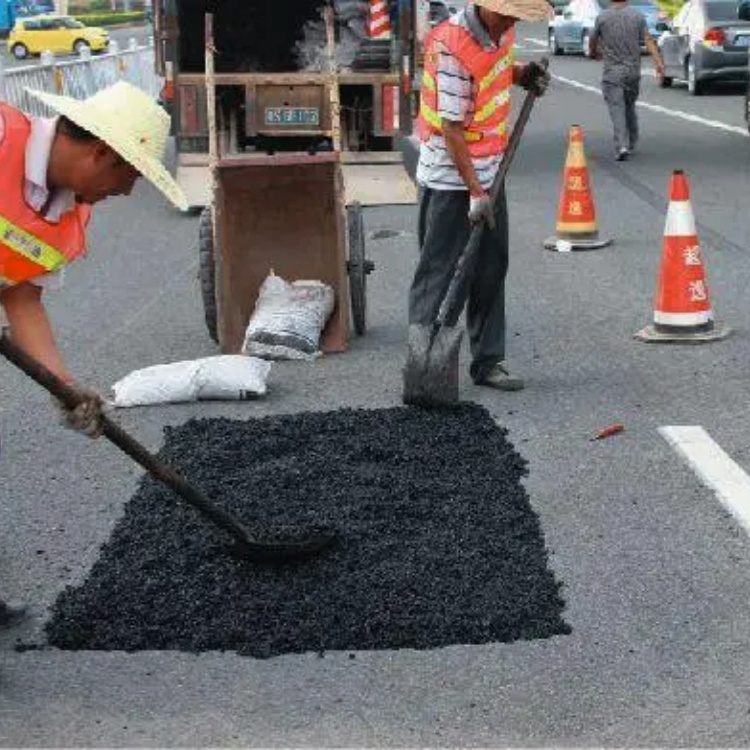

3. 材料填充：把足够的沥青冷补材料填进坑槽内，直到填料高出地面一定高度（如1.5cm左右）。市政道路修补时，冷补材料的投入量可适当增加。填满后坑槽中央处应稍高于四周路面并呈弧形。若路面坑槽深度大于5cm时，应分层填补，逐层压实，每层3~5cm为宜。

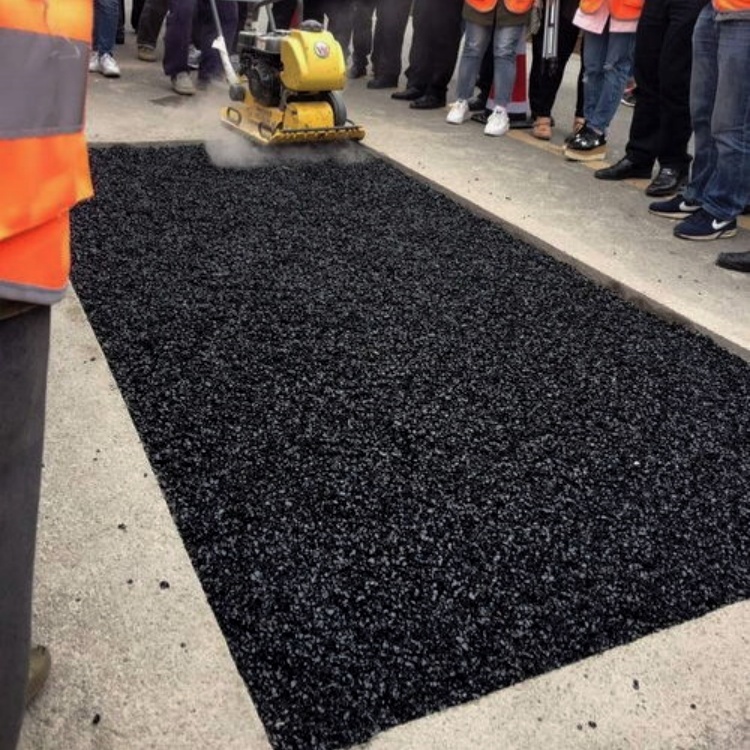

4. 压实操作：铺设均匀后，根据实地环境、修补面积的大小和深度，选择适当的压实工具和方法进行压实。如人力夯、振动平板夯、压路机等。高等级及车流量大的公路修补时，修补区域的四周和边角应保证充分地压实，避免压实度不够导致松散及渗水现象。
5. 后期处理：碾压后摊凉一段时间（如1小时左右），此时目测表面没有流态冷拌剂或碾压时注意轮毂印，无异常时即可用小型压路机做最后碾压。碾压完成后，人工随机收边并注意有没有沾轮现象。有沾轮现象时压路机加肥皂水润滑使其脱附粘在钢轮上的颗粒。如果粘轮现象严重，就适当延长摊凉时间。清扫压实完成后可在表面均匀撒上一层石粉或细沙，并用清扫工具来回清扫，以便细沙填满表面空隙。
6. 验收通车：修补完的坑槽表面应光洁、平整、无轮迹。坑槽四周边角一定要压实，无松散现象。普通道路修补压实度要达到93%以上，高速路修补压实度要达到95%以上。碾压两到三遍静置一段时间后（如1~2小时）即可开放行人通行。视路面固化情况开放车辆行驶。

五、优势分析

1. 提高施工效率：无需加热和搅拌，简化了施工流程。
2. 延长路面使用寿命：及时修补路面坑槽和裂缝，消除安全隐患，延长路面使用寿命。
3. 保障交通安全：修补后的路面平整度高，不易出现脱落、龟裂等现象，为驾驶员和行人提供更加安全的通行环境。
4. 降低施工影响：施工过程中不会产生大量的烟尘和异味，有助于降低施工对周围环境和居民的影响。

综上所述，沥青冷补料以其独特的性能和广泛的应用范围，成为了现代道路修补工程中不可或缺的重要材料。
