连廊固定 滑动球型（铰）支座

厂家设计生产连廊固定型支座，连廊单向滑动支座，连廊双向滑动支座

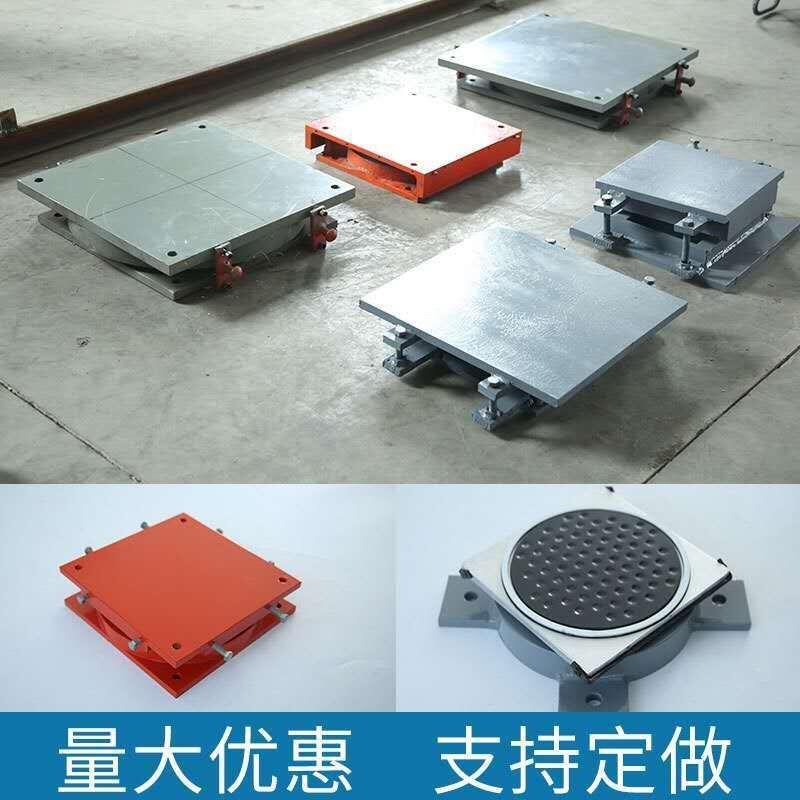

一连廊固定 滑动型球型（铰）支座产品简介

由上座板、下座板、凸形中间钢板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面，同凸形中间板相对应，两者之间衬有一弧形四氟板，通过球面与之滑动来满足梁端的转动，上座板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面，完成上下结构体因温差诸因素产生的伸缩位移。

按结构形式可分为：纵向连廊球型支座、多向连廊球型支座和固定型连廊球型支座。连廊球型（铰）支座位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向滑动，制成球形单向滑动支座和多向滑动支座，及固定支座。 滑动支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。其用钢量少体积小，制造成品相对较低，具有万向转动万向承载等其它类型支座所无法比拟的优点，而且采用抗拉、抗剪的特殊结构，具有能抗地震烈度9度的能力。滑动支座的设计，有效避免了建筑结构伸缩位移及内应力的释放等因素造成的建筑落梁等大型灾难性事故。

二连廊固定 位移球型（铰）支座主要技术性能

1滑动支座设计位移量： 顺向：±50、±100、±150mm 横向：±20mm 设计位移量根据工程需要可进行变更 设计

2、竖向承载力：连廊支座按承载力的大小分为31级，支座设计承载力允许超载10%。

3.水平承载力：固定连廊支座水平各方向和单向活动支座非滑移方向的水平承载力，可承受连廊支座设计承载力的20%。

4,连廊支座允许转角0.02rad.

5   本公司可根据工程需要设计生产各种规格型号连廊支座

由于钢结构网架结构建筑日新月异，对建筑节点要求不同，造成支座在形式生产设计上复杂多样，没有统一规格型号可以供建筑施工选用，我公司根据工程实际需要，免费为客户设计生产各种参数要求钢结构网架建筑用支座产品，请来电来函提供支座承载力，水平力，上拔力，位移量，转角等参数，以及节点尺寸图纸，我们将依据 球型支座技术条件，建筑抗震设计规范，钢结构设计规范以及铸钢节点应用技术规程等等行业相关标准，凭借多年从事多年钢结构、桥梁、建筑支座设计生产经验，为你提供稳定、合理、精简的设计生产加工方案，欢迎您的来电咨询。
