魔 砼 机

使用说明书

         使用前请仔细阅读操作说明

一、市场主流泵送机现状

现在市场上主要的水泥自流平泵送机是以电动为主的砂浆输送机，优势在于泵送施工速度快、搅拌均匀、加水控制好、完成面效果好、降低人工强度等。劣势在于仅用于面层自流平施工、用电有限制必须380V、功率大、体型大，搬运困难、耗材高、管道清洗用水量大，污水产生多。

二、静然自主研发泵送机优势

静然泵送机为一种以气动输送位原理的新型自流平水泥集搅拌、气动输送的一体机。

1.施工应用范围广：

      可应用于面层自流平施工、垫层自流平找平施工。

2.用电要求低：

仅需220V家用电即可，轻松驾驭各种工地；

3.功率小：

主要组成设备为2台1.5KW无油静音空压机，1台400W自吸水泵，1台DN40气动隔膜泵，1台2.2KW电动搅拌机

4.设计轻盈：

整机体型小，重量轻，移动灵活，设计巧妙，搅拌电机可轻松拆卸，搅拌圆桶可轻松收入储料方箱降低设备运送高度，SUV车就能拉走，装卸车方便；

5.自动化程度高：

（1）自动定时计量用水，精确快捷，减少人工供水的人力。

（2）自动搅拌，搅拌均匀度快且好，一次搅125KG内，减少人工。

（3）搅拌桶和储料箱关闭阀由多极杠杆原理设计，灵活简便，密封极好

不漏料

（4）远程遥控空压机启停，输出管道操作人控制遥控器，来控制泵送时

机，减少遥相呼应的时间差，遥控器控制距离3000米。施工操作及时，管控灵活，工作效率高，能保证施工的连续性，并大大减少工人的劳动强度。

6.泵送能力强：

泵送水平、垂直距离远，水平可轻松输送200米外，垂直输送高度， 实

测高度8.5米，减少楼层高材料搬运时间及强度。

7.清洗便捷、省水：

气动压力清洗输送管，专用清洗弹力球，用气压将输送管道的弹力球将材料同时推出，材料仍可用。二次清洗仅用2-6KG水即可彻底将管道清洗干净，节约用水，降低污水排放。

8.设备防呆装置合理：

当输出管打折或堵塞时，空压机的气压和输出管气压平衡时，会自动停机，不会因堵塞而烧坏机器。

9.泵送设备耗材少：

气动隔膜泵用专用防爆管连接，像人的心脏，靠气压将材料压出，摩擦极小，降低了摩擦产生的耗材。

10.泵送寿命长：

气动隔膜泵工作原理区别于叶轮泵和螺旋泵高速旋转将自流平砂浆推出泵送的工作原理不会产生较大的磨损。气动隔膜泵的隔膜片是耐磨橡胶特制，加厚，柔软耐磨是叶轮泵和螺旋泵寿命的20-30倍。

三、
静然自主研发泵送机操作方法

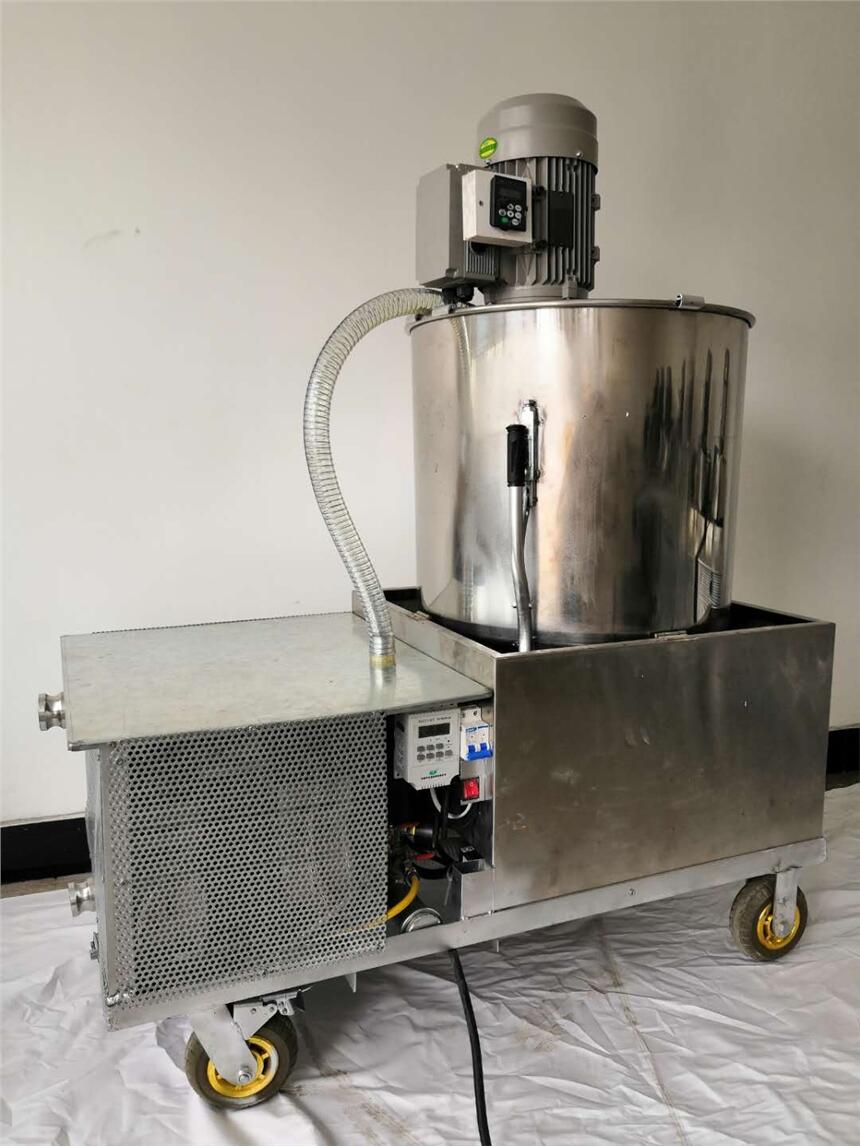

1. 泵送机图示

2.泵送机操作方法

1、要用配电箱接通电源，打开总开关。

2、设定供水量，将定时器复位，按住时钟键，再按定时键，直到屏幕左下显示d的字母，松手后屏幕闪烁，按星期键屏幕右方显示数字为秒，按一下增加一秒，定到需要的秒数，停留在本闪烁屏幕上，按“自动/起动键”倒计时为0秒时自动停止，每秒参考供水量为0.8升。调整需要的供水。

3、开始供水，打开搅拌电机，首先要低速运转。

4、开始向搅拌桶投料。

5、标配为100公斤水泥自流平，投入完毕后，电机加速到800转左右，搅拌30秒，看搅拌状态。

6、搅拌均匀后，关停搅拌电机，打开放料阀门。放料结束，关闭阀门，重复以上操作。不间断。

7、输送管接好，放在需要施工的地方，用摇控器启动空压机，开始输送水泥自流平。

8、施工完毕，关停空压机，将输送管快接取下，放入清洗弹力球，把快接头接在清洗头上，关闭输料气阀，打开清洗气阀，起动空压机弹力球将输送管里的料推出。（在清洗时，会有气压在管里，清洗球在出管口会产生空炮，要把管口放在一个空桶里，防止材料飞溅。）再重复清洗时先在管里放上1--2升水，再放清洗球，一般两次可清洗干净，用水量小。

9、将搅拌桶，储料箱，和输送机要用水进行清洗，起动空压机，将输送机用水清洗干净，用水约为20公斤。

10、切断电源，把搅拌桶放到储料箱里面，收好输送管，施工结束。

3、注意事项

1、不要在易爆环境，如易燃液体气体，或粉末的环境操作。

2、机器插头必须插座相配，绝不能以任何方式改装插头。

3、保持警觉清醒，切勿在有疲惫、药物、酒精或治疗反应下操作。

4、在施工过程中要避免停电。

5、用电源线不低于4平方。要配配电箱使用。

6、储料箱里面，要有充足的材料，在缺料时，输送机容易进气，造成输送管里有空气，易在出料口产生空炮，材料飞溅。

7、储料箱里面不要进杂物，颗粒直径不要大于4mm,以免输送泵赌赛。

8、施工完毕，一定要将机器清洗干净。

9、抽水机长期不用，在起动时要先人工转动一下方可启动。

10、在冬天冰冻时，要放净抽水机和输送泵里的水，以免冻坏。

魔砼机保修说明

一、保修期

正常使用情况下，处购买之日起，三个月之内，且起动机转子的整流子磨损在0.2毫米以下，输送机无堵塞不工作，搅拌电机，调频面板，水泵不供水，定时器无人为损坏，遥控无人为损坏，开关，机架，搅拌桶，储料箱，确实因制造者的原因导致的故障属于保修。

二、保修范围

在个修期内发生以下情况，不能属于保修范围

*任何经过自行拆修改装过的产品。

*未按说明书规定使用附件面引起的部件损坏。

*售出后用户因运输不当引起的损坏。

*任何自然磨损，超负荷工作引起的损坏。

备注：

魔砼机品牌机售后服务只有在品牌授权维修服务站享受保修服务。

北京东方静然建筑装饰材料有限公司售后服务中心保留最终解释权。

本卡遗失不补，请妥善保管，切勿遗失或损坏。

制造商：北京东方静然建筑装饰材料有限公司

地  址：北京市丰台区长辛店杜家坎南路33号112--4

全国服务电话：400-662-8911

售后地址：北京市房山区定府北路108号
