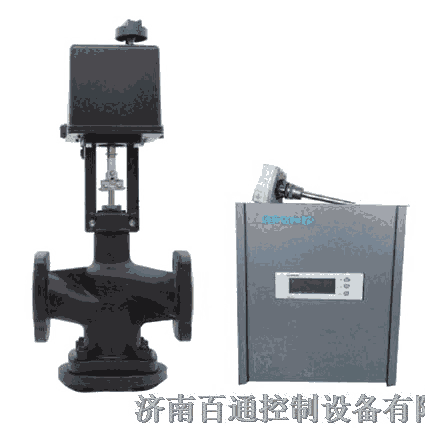

SEA102 电动执行器 推力：1200N
SEA系列无刷电机机械执行器与调节阀本身构成电动调节阀。广泛应用于楼宇自控、冷热水、空调系统、换热站、水处理
等众多行业领域，它以AC24V/2A交流电源为驱动电源，以0-10V电压信号或4-20Ma的电流信号为控制信号，可使阀门运动到所需位置，实现自动化控制。防护等级：IP54
主要功能
(1)行程自动检测功能：无需人工调试，插电后自动精准检测阀门行程，设置系统。
(2)自动修复误差功能：无需人工参与，电机及机械传动产生的误差能在工作运行中即时自动修复，保证了执行系统的精确度。
(3)阀位数字化显示功能：数码管能直观精确地显示即时阀位。
(4)电流/电压信号兼容功能：即输入控制信号、输出反馈信号适用 0-10V、2-10V 或 0-20mA、4-20mA。
(5)正反向运行选择功能：适用于不同阀门、不同场合。
(6)运行速度选择功能：根据不同需求，灵活设置运行速度的快慢。
20mm行程
型号：SEA102 推力：1200N 防护等级：IP54
|
端子序号 |
端子名称 |
端子定义 |
|
1# |
G |
交流电源输入 1 -G 或者 直流电源输入正极 |
|
2# |
G0 |
交流电源输入 2 -G0 或者 直流电源输入负极 |
|
3# |
M |
信号公共负极 |
|
4# |
Y-U |
信号输入端:电压型模拟量（0-10V 或 2-10V） |
|
5# |
Y-I |
信号输入端:电流型模拟量（0-20ma 或 4-20ma) |
|
6# |
Uout |
信号输出端:电压型模拟量（0-10V 或 2-10V ） |
|
7# |
Iout |
信号输出端:电流型模拟量（0-20ma 或 4-20ma) |
拨码开关定义（图示为白色拨码置于OFF 位置）
【注】在上电前，请根据实际情况将拨码拨至合适位置，运行过程中，禁止拨动拨码开关
|
序号 |
OFF 位置 |
ON 位置 |
|
1 |
低速运行 |
高速运行 |
|
2 |
正向运转 |
反向运转 |
|
3 |
模拟量模式 |
未用 |
|
4 |
电压模式 |
电流模式 |
|
5 |
0-10V/0-20ma |
2-10V / 4-20MA |
|
6 |
未用 |
未用 |
主要功能
行程自动检测功能：无需人工调试，插电后自动精准检测阀门行程，设置系统。
自动修复误差功能：无需人工参与，电机及机械传动产生的误差能在工作运行中即时自动修复，保证了执行系统的精确度。
阀位数字化显示功能：数码管能直观精确地显示即时阀位。
电流/电压信号兼容功能：即输入控制信号、输出反馈信号适用 0-10V、2-10V 或 0-20mA、
4-20mA。
正反向运行选择功能：适用于不同阀门、不同场合。
运行速度选择功能：根据不同需求，灵活设置运行速度的快慢。
|
|
