l 精度高、压损小、体积小、安装方便
l 差压稳定,通用性强、用于自动调节和自动控制
一、 概述

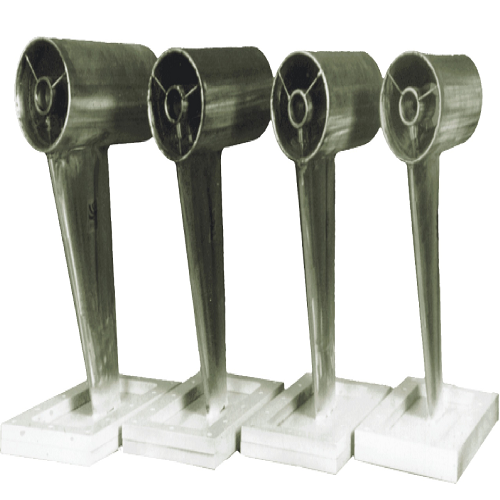

BYW-CH型插入式多喉流量测量装置是采用航空动力学原理,和航空喷气发动机理论和大量风洞试验的数据修正,以及实践经验的结合设计研制的产品。是一种引入多喉流量传感器和平均流速点变化的精确修正函数。主要用于大管径空气流量或液体流量的精确计量。特别适合于火电厂的测风装置。
二. 特点:
1直径比β和雷诺数Re D的应用范围广,量程比可达10:1可以按需要选取较高或较低的差压值。压损小,是节能降耗的一种产品。
2可以满足不同形状管道和截面尺寸以及不同的测量介质、不同的运行参数对流量的测量和控制要求。不会在节流装置内部积存凝结水,维护简单,安装方便。只需在管道上开孔安装即可。安装法兰等附件成套供货。
3. 所需的直管段长度较短。前直管段为:(0.7~1.5)D,后直管段(0.5~1)D。
4. 有反吹装置,可进行在线吹扫,达到长期运行免维护的要求。
5. 产品采用航空技术进行特殊处理,使其表面硬度增大,可耐磨,使用寿命长。
三.外形结构
1. 单组结构:见图1。由于不直接在节流件的喉部钻取压孔,因此取压孔可以钻得较大,可以满足脏污流体对取压孔大一些的要求。
图1
图4
|
插入式多喉径流量测量装置(两组式)简图
图5 插入式多喉径流量测量装置(四组式)简图
四、 技术性能:
1. 公称压力:-10 KPa ~3.5Mpa(空气:-10 KPa ~200Kpa;水:0~3.5Mpa)
2.工作温度:<400℃
3 测量精度. ±1%
4. 量程比 10:1、
5 安装开孔尺寸:长 280mm~360mm; 宽:80mm~150mm
6 适用介质:水、空气、蒸汽、煤气等
六、 型号表示方法
BYW-CH
BYW-节流装置 CH-插入多喉流量测量装置
